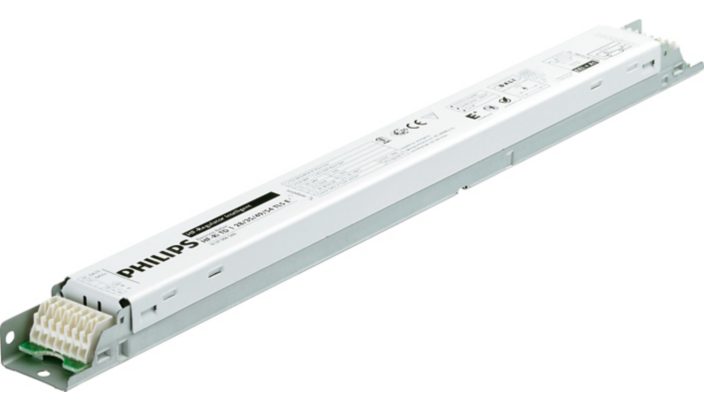

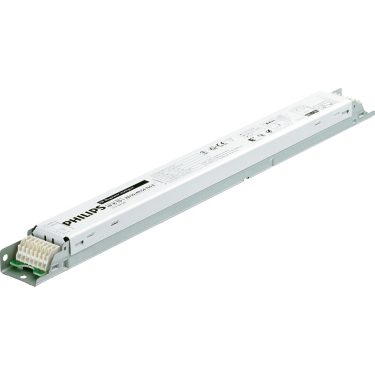

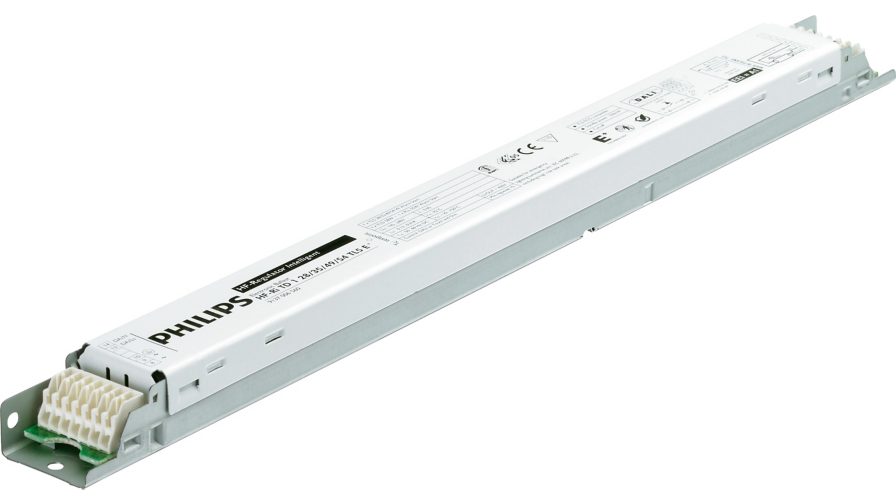

HF-Ri TD 2 28/35/49/54 TL5 E+ 195-240V

Teknik Özellikler Daha fazla göster

Genel Bilgiler

Uygulama Kodu	E+
Tür Modeli	mk2
Lamba Türü	TL5
Number of Lamps	2 parça/birim
MCB'deki Ürün Sayısı (16A Tür B) (Nom)	18
Otomatik Yeniden Başlatma	Yes

Çalıştırma ve Elektrikle İlgili Bilgiler

Giriş Voltajı	195-240 V
Giriş Frekansı	50 ila 60 Hz
Çalışma Frekansı (Maks)	110 kHz
Çalışma Frekansı (Min)	45 kHz
Ateşleme Yöntemi	Warm Start
Tepe Faktörü (Maks)	1,7
%100 Yükte Güç Faktörü (Nom)	0,95
Ateşleme Süresi (Maks)	1 s
Şebeke Voltajı Performansı (AC)	-8%-+6%
Şebeke Voltajı Güvenliği (AC)	-10%-+10%
Toprak Kaçak Akımı (Maks)	0,5 mA
Ani Akım Genişliği	0,25 ms
Beklemedeki Güç Tüketimi (Maks)	0,25 W
Balast Faktörü (Nom)	1
Güç Kayıpları (Nom)	7.2 W
Ani Akım Tepe Değeri (Maks)	28 A
Tam yükte verimlilik [%]	93,58 %

Kablolama

Konnektör Türü Giriş Terminalleri	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Karşılıklı Çıkış Kabloları Kablo Kapasitesi (Maks)	200 pF
Konnektör Türü Çıkış Terminalleri	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Konnektör Türü Kontrolü Giriş Terminalleri	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kablo Şerit Uzunluğu	8.0-9.0 mm
Çift armatür Ana/Bağımlı	Yes  [ Master/Slave operation possible]
Kontrol Giriş Terminali Kesiti	0.50-1.00 mm²
Giriş Terminali Kesiti	0.50-1.00 mm²
Çıkış Terminali Kesiti	0.50-1.00 mm²
Otomatik Eklemeli (ALF/ADS) Kablo Kesiti	0.75 mm²
Soğuk Ortam Toprak Çıkış Kabloları Kablo Kapasitesi (Maks)	200 pF

Sistem özellikleri

Nominal Balast Lamba Gücü	28-35-49-54 W
TL-D'deki Nominal Lamba Gücü	58 W
TL-D'de Sistem Gücü	108.1 W
Lamba Gücü (TL-D)	101.1 W
TL-D'deki Güç Kaybı	7.1 W
Nominal Lamba Gücü (PL-L'de)	55 W
PL-L'deki Sistem Gücü	108.4 W
PL-L'deki Lamba Gücü	101.6 W
PL-L'deki Güç Kaybı	6.8 W
TL5'deki Nominal Lamba Gücü	28/35/49/54 W
TL5'deki Sistem Gücü	63.0/77.9/111.4 W
TL5'deki Lamba Gücü	58.9/73.6/107.2/113.4 W
TL5'deki Güç Kaybı	4.1/4.3/4.2/6.3 W
Nominal Lamba Gücü (TL5-ECO'da)	25/32/45/50 W
TL5 ECO'daki Sistem Gücü	53.7/70.3/99.7/108.7 W
TL5-ECO'daki Lamba Gücü	50.8/66.5/95.6/102.7 W
TL-D ECO'daki Nominal Lamba Gücü	51 W
TL-D ECO'da Sistem Gücü	95.8 W
TL-D ECO'daki Güç Kaybı	6.0 W
TL-D ECO'daki Lamba Gücü	89.8 W
TL5 ECO'daki Güç Kaybı	2.9/3.8/4.1/6.0 W

Sıcaklık

Ortam Sıcaklığı (Maks)	50 °C
Ortam Sıcaklığı (Min)	-25 °C
Depolama (Maks)	80 °C
Depolama (Min)	-40 °C
Muhafaza Ömrü (Maks)	75 °C
Muhafaza Maksimum (Maks)	75 °C
Sabit Lamba Çalışma Sıcaklığı	15°C
T Ateşleme (Maks)	50 °C
T Ateşleme (Min)	-25 °C

Kontroller ve Dimming

Kontrol Arabirimi	TD
Regülasyon Seviyesi Gücü	1%-100%
Kontrol Girişi Koruması	Yes (Basic insulation)

Mekanik Ayrıntılar ve Muhafaza

Muhafaza

L 359x30x21

Acil Durumda Çalıştırma

Pil Voltajıyla Lamba Ateşleme	198-254 V
Pil Voltajıyla Lamba Çalıştırma	176-254

Onay ve Uygulama

Enerji Verimliliği İndeksi	A1 BAT
IP Sınıflandırması	IP 20  [ Ingress Protection 20]
EMI 9 kHz ... 30 MHz	EN55015
EMI 30 MHz ... 1000MHz	EN 55022 Class B
Güvenlik Standardı	IEC 61347-2-3
Performans Standardı	IEC 60929
Kalite Standardı	ISO 9000:2000
Çevre Standardı	ISO 14001
Harmonik Akım Emisyon Standardı	IEC 61000-3-2
Emc Immunity Standard	IEC 61547
Titreşim Standardı	IEC68-2-6 F c
Darbe Standardı	IEC 68-2-29 Eb
Nem Standardı	EN 61347-2-3 clause 11
Onay İşaretleri	CE işareti	ENEC sertifikası	VDE-EMV sertifikası
Sıcaklık İşareti	Yes
Acil Durum Standardı	IEC 60598-2-22
Ses ve Gürültü Düzeyi	Inaudible

Ürün Verileri

Tam ürün kodu	871829166209900
Sipariş ürün adı	HF-Ri TD 2 28/35/49/54 TL5 E+ 195-240V
EAN/UPC - Ürün	8718291662099
Sipariş kodu	66209900
Numerator - Quantity Per Pack	1
Numerator - Packs per outer box	12
Material Nr. (12NC)	913700695866
SAP Net Weight (Piece)	0,316 kg
